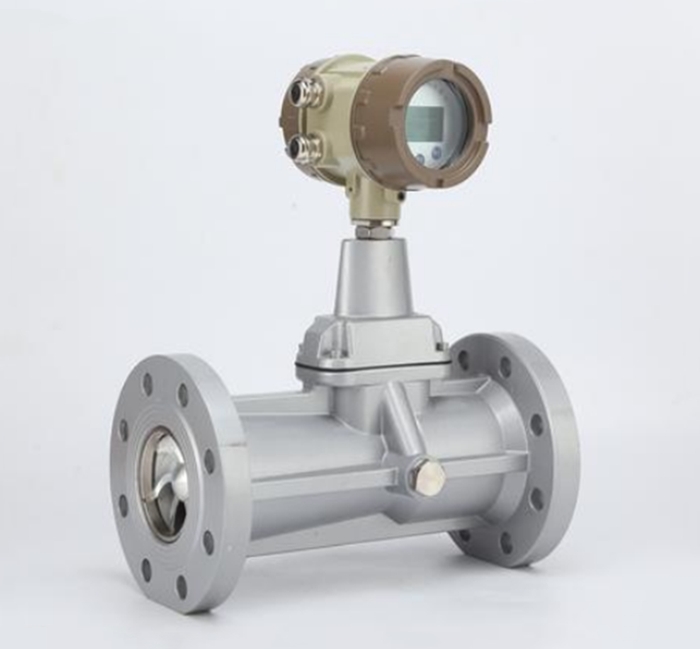

智能旋进旋涡流量计作为石油、化工、电力等行业气体计量的核心设备，其读数准确性直接影响工艺控制与成本核算。本文以江苏先行仪表XX-LUX系列
智能旋进旋涡流量计为例，系统梳理从参数显示到异常处理的完整读数流程。
一、基础参数显示与切换
流量计采用点阵液晶屏，支持多参数分屏显示。主界面默认显示标况瞬时流量（Nm³/h），按F3键可循环切换至工况瞬时流量（m³/h）、标况累积总量（Nm³）、介质温度（℃）及压力（kPa）。例如，某天然气处理厂通过该功能实时监测到标况瞬时流量为1250.368Nm³/h，工况流量为1520.421m³/h，温度显示25.6℃，压力102.35kPa，为后续压缩因子修正提供基础数据。
二、累积总量读取规范
标况累积总量采用8位整数+3位小数格式，当总量超过99999999.999Nm³时自动清零重启计数。南京某钢厂通过定期记录累积总量，发现某时段总量异常增加，经排查定位到管道微泄漏问题，避免经济损失超50万元。读取时需注意：若提示"OV"（参数超范围），表明系统正采用内设温度/压力补偿值进行计算，需结合实际工况验证数据合理性。
三、报警参数识别与处理
流量计配置多级报警系统：当瞬时流量超过设定上限值时，屏幕显示"上限报警"并触发高电平信号；若压力低于安全阈值，则显示"压力下限报警"。某化工企业通过设置温度上限报警（80℃），在换热器故障时及时切断气源，防止设备损坏。处理报警时需按F2键进入二级菜单，检查报警参数设置是否合理，并记录报警发生时的流量、温度、压力数据供分析。
四、数据校准与验证方法
流量计支持现场标定与远程校准双重模式。现场标定时，通过标准流量装置向流量计输入已知流量信号，对比显示值与标准值差异。
五、异常数据诊断流程
当读数出现波动时，需按"显示节电模式→流量系数→频带调节"路径排查：首先检查接地是否良好，排除电磁干扰；其次验证阻尼系数设置，若系数过低会导致脉冲计数误差；最后检查脉冲当量系数，某电厂因该参数误设为0.01Nm³/p，导致累积总量虚增10倍。若问题仍未解决，需联系厂家进行分段流量系数标定。
通过规范化的读数操作与数据验证，智能旋进旋涡流量计可实现±1.0%的系统精度。实际使用中，建议建立"日巡检、周分析、月比对"的数据管理制度，结合SCADA系统实现远程监控，为工艺优化与能源管理提供可靠依据。
