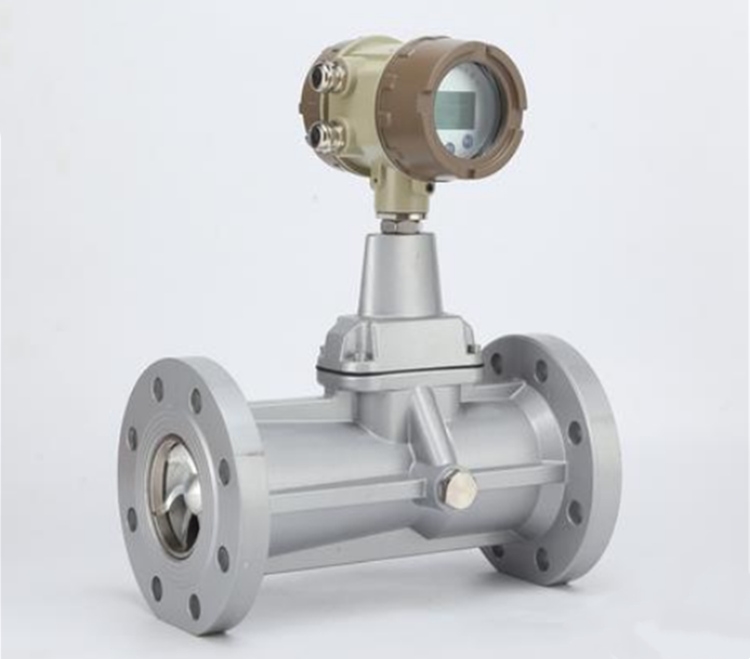

在石油化工、电力冶金等工业领域，气体流量的精准测量是保障生产安全与效率的关键。智能旋进旋涡流量计凭借其高精度、宽量程和抗干扰能力，成为气体计量的“黄金标准”。而其核心部件——漩涡发生体，正是实现这一功能的“幕后英雄”。
一、漩涡发生体：流体的“旋转导师”
当气体以特定流速通过流量计时，漩涡发生体（通常为螺旋形叶片或三角柱结构）会强制流体绕其中心轴剧烈旋转，形成稳定的漩涡流。这一过程类似将水流引入漩涡池，通过特定形状的导流板引导水流形成规律性涡旋。例如，XX-LUX系列智能旋进旋涡流量计的铝合金螺旋叶片，通过精密设计的角度与曲率，确保流体在0.4-40m/s的流速范围内均能产生高强度漩涡流。
二、从漩涡到进动：流量测量的科学密码
漩涡流形成后，会进入文丘里管（由收缩段、喉部、扩散段组成）进一步演化。在收缩段，流体因截面积缩小而加速，漩涡流强度增强；到达喉部时，漩涡中心开始沿锥形螺旋线进动（类似陀螺的旋转轨迹）。这种进动频率与流体流速呈严格线性关系，即流速越快，进动频率越高。例如，某型号流量计在测量天然气时，流速每增加1m/s，进动频率相应提升数百赫兹。
三、抗干扰设计：稳定测量的“防护盾”
为确保测量精度，漩涡发生体需与流量计整体结构协同工作。例如，扩散段通过回流作用强制漩涡流进行二次旋转，形成更稳定的陀螺式进动；消旋器则消除残余涡流，避免对下游仪表产生干扰。此外，压电晶体传感器可实时捕捉进动频率信号，配合新型滤波技术，有效剔除管道振动、压力波动等干扰因素，使小流量测量稳定性提升30%以上。
四、应用价值：从实验室到工业现场的跨越
漩涡发生体的设计直接决定了流量计的性能边界。以某炼油厂为例，采用智能旋进旋涡流量计后，天然气计量误差从±2%降至±0.5%，年节约采购成本超百万元。其宽量程特性（覆盖DN15-DN500管径）更使其成为城市燃气计量、煤矿瓦斯抽放等场景的首要选择设备。
从微观的流体动力学到宏观的工业计量网络，漩涡发生体以毫米级精度诠释着“小部件大作用”的工程哲学。随着物联网与AI技术的融合，未来智能旋进旋涡流量计将实现更精准的自诊断与自适应调节，而漩涡发生体作为其核心，将继续书写流量测量的新篇章。
